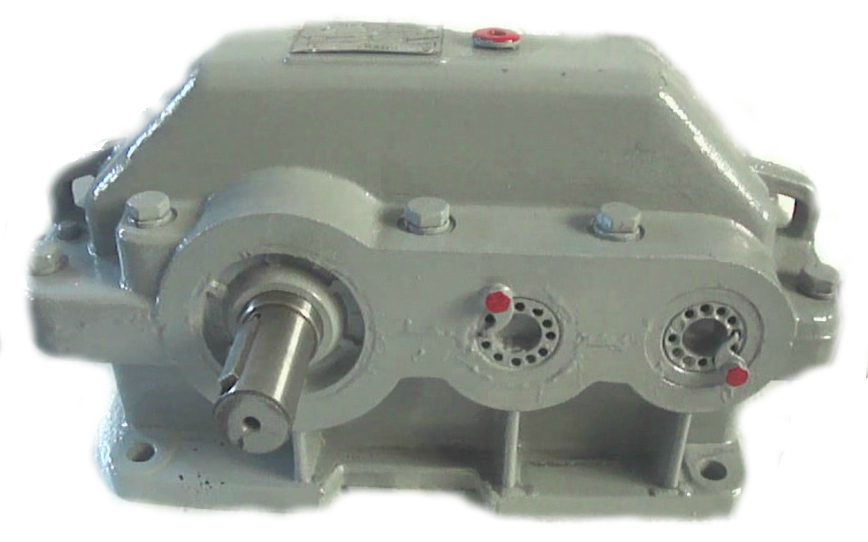

Редукторы цилиндрические двухступенчатые

Редукторы цилиндрические двухступенчатые
Типоразмер редуктора Ном.крутящий момент, (min...max), H· м Диапазон передаточных отношений Габаритные размеры, L x B x H, мм Масса, кг
Редуктор 1Ц2У 100 315 8…40 390х155х230 21
Редуктор 1Ц2У 125 630 8…40 446х175х272 31,5
Редуктор 1Ц2У 160 1250 8…40 557х206х345 95
Редуктор 1Ц2У 200 2500 8…40 678х243х425 170
Редуктор 1Ц2У 250 5000 8…40 829х290х530 310

Габаритные и присоединительные размеры

Редукторы цилиндрические двухступенчатые 1Ц2У. Габариты и присоединительные размеры редукторов

Типоразмер редуктора

AWT

AWб

A

B

B 1

H

H 1

h

L

L 1

L 2

L 3

L 4

L 5

d

Редуктор 1Ц2У-100

100

80

290

145

109

225

112

20

390

325

85

132

136

165

15

Редуктор 1Ц2У-125

125

80

335

165

125

270

132

22

446

375

106

155

145

206

19

Редуктор 1Ц2У-160

160

100

425

195

140

335

170

24

557

475

135

195

170

224

24

Редуктор 1Ц2У-200

200

125

515

230

165

420

212

30

678

580

165

236

112

280

24

Редуктор 1Ц2У-250

250

160

670

280

218

515

265

32

829

730

212

290

265

335

28

Присоединительные размеры выходных конических валов

Редукторы цилиндрические двухступенчатые 1Ц2У. Размеры конических валов редукторов

Типоразмер редуктора

быстроходный вал

тихоходный вал

d

d 1

l

l 1

b

t

d

d 1

l

l 1

b

t

Редуктор 1Ц2У-100

20

М12х1,25

50

36

4

10,6

35

М20х1,5

80

58

6

18,55

Редуктор 1Ц2У-125

20

М12х1,25

50

36

4

10,6

45

М30х2,0

110

82

12

23,45

Редуктор 1Ц2У-160

25

М16х1,5

60

42

5

13,45

55

М36х3,0

110

82

14

28,95

Редуктор 1Ц2У-200

30

М20х1,5

80

58

5

15,55

70

М48х3,0

140

105

18

36,38

Редуктор 1Ц2У-250

40

М24х2,0

110

82

10

20,9

90

М64х4,0

170

130

22

46,75

Присоединительные размеры выходных цилиндрических валов

Присоединительные размеры цилиндрических валов

Типоразмер редуктора

быстроходный вал

тихоходный вал

d

l

b

t

d

l

b

t

Редуктор 1Ц2У-100

18k6

36

6

20,5

30m6

58

8

32

Редуктор 1Ц2У-125

18k6

36

6

20,5

40m6

82

12

43

Редуктор 1Ц2У-160

22k6

42

6

24,5

50m6

82

14

53,5

Редуктор 1Ц2У-200

25k6

58

8

28

65m6

105

18

71

Редуктор 1Ц2У-250

35k6

82

10

38

85m6

130

22

90

Присоединительные размеры тихоходного вала в виде зубчатой полумуфты

Зубчатая полумуфта

Типоразмер редуктора

b

d

d 1

d 2

d 3

L

l

l 1

Зацепление

m

z

Редуктор 1Ц2У-160

20

168

90

72F8

95

165

9

38

4

40

Редуктор 1Ц2У-200

25

210

100

80F8

105

192

10

50

5

40

Редуктор 1Ц2У-250

35

232

150

120F8

170

231

10

50

4

56

Присоединительные размеры полого тихоходного вала

Полый вал

Основные технические характеристики

Наименование технических характеристик

Типоразмер редуктора

1Ц2У-100

1Ц2У-125

1Ц2У-160

1Ц2У-200

1Ц2У-250

Передаточные числа

8; 10; 12,5; 16; 20; 25; 31,5; 40

Допускаемая радиальная консольная нагрузка, Н

на быстроходном валу

500

750

1000

2240

3150

на тихоходном валу

4500

6300

9000

12500

18000

Номинальный крутящий момент на тихоходном валу, Н.м

315

630

1250

2500

5000

КПД

0,97

Масса, кг

20

32

95

170

320
